一、設計依據

　　1、建設單位提供的原有施工圖紙

　　2、建設單位確認的設計改造任務書

　　3、建設單位、設計單位確認的改造方案。

　　4、現行建筑設計規范及天津地方性相關技術規程

　　《工業企業總平面設計規范》GB50187-2012

　　《民用建筑設計統一標準》GB50352-2019

　　《民用建筑通用規范》GB55031-2022

　　《建筑設計防火規范》GB50016-2014(2018年)

　　《建筑內部裝修設計防火規范》GB50222-2017

　　《建筑與市致工程防水通用規范》GB55030-2022

　　《辦公建筑設計規范》JGJ67-2019

　　《科研建筑設計標準》 JGJ91-2019

　　《民用建筑工程室內環境污染控制規范》GB50325-2010

　　《建筑工程施工質量驗收統一標準》GB50300-2013

　　《建筑機電工程抗震設計規范》GB50981-2014

　　《建筑防火通用規范》 (GB55037-2022)

　　《消防設施通用規范》(GB55036-2022)

　　《12系列建筑標準設計圖集》DBJT29-18-2013

　　《大氣污染物綜合排放標準》GB16297-1996

　　二、工程概況

　　1.工程名稱:天津xx新材料有限公司裝修改造項目

　　2.子項名稱:生產辦公區裝修改造項目

　　3.建設地點:天津市濱海新區

　　4.改造內容:本工程為內部裝修消防改造項目，通風及防排煙設計(采及空調不在本次設計范圍內)。

　　三、室內、外設計參數

　　1.室外設計參數

　　夏季大氣壓力:1004.6 hPa

　　夏季室外平均風速:4.2 m/s

　　夏季通風計算溫度:28.8°C

　　夏季通風計算相對濕度:68%

　　*大凍土深度:59cm

　　冬季大氣壓力:1026.3 hPa

　　冬季室外平均風速:3.9m/s

　　冬季供暖計算溫度:-6.8℃

　　冬季通風計算溫度:-3.3℃

　　四、設計內容

　　1.機械通風系統設計

　　1.1.衛生間設置全面通風系統，換氣次教10次/小時。排風裝置為壁式排風扇。

　　1.2.配電間設置全面通風系統，換氣次數6次/小時。排風裝置為壁式排風扇。

　　1.3.易制爆室、易制毒室設置全面通風系統，換氣次數12次/小時。排風裝置為軸流風機,將室內的污濁空氣經軸流風機排至室外。事故通風在室內外方便的地方設開關。風管均需要做防靜電接地。

　　1.4.光譜室的局部排風通風軸流風機直接排至室外。

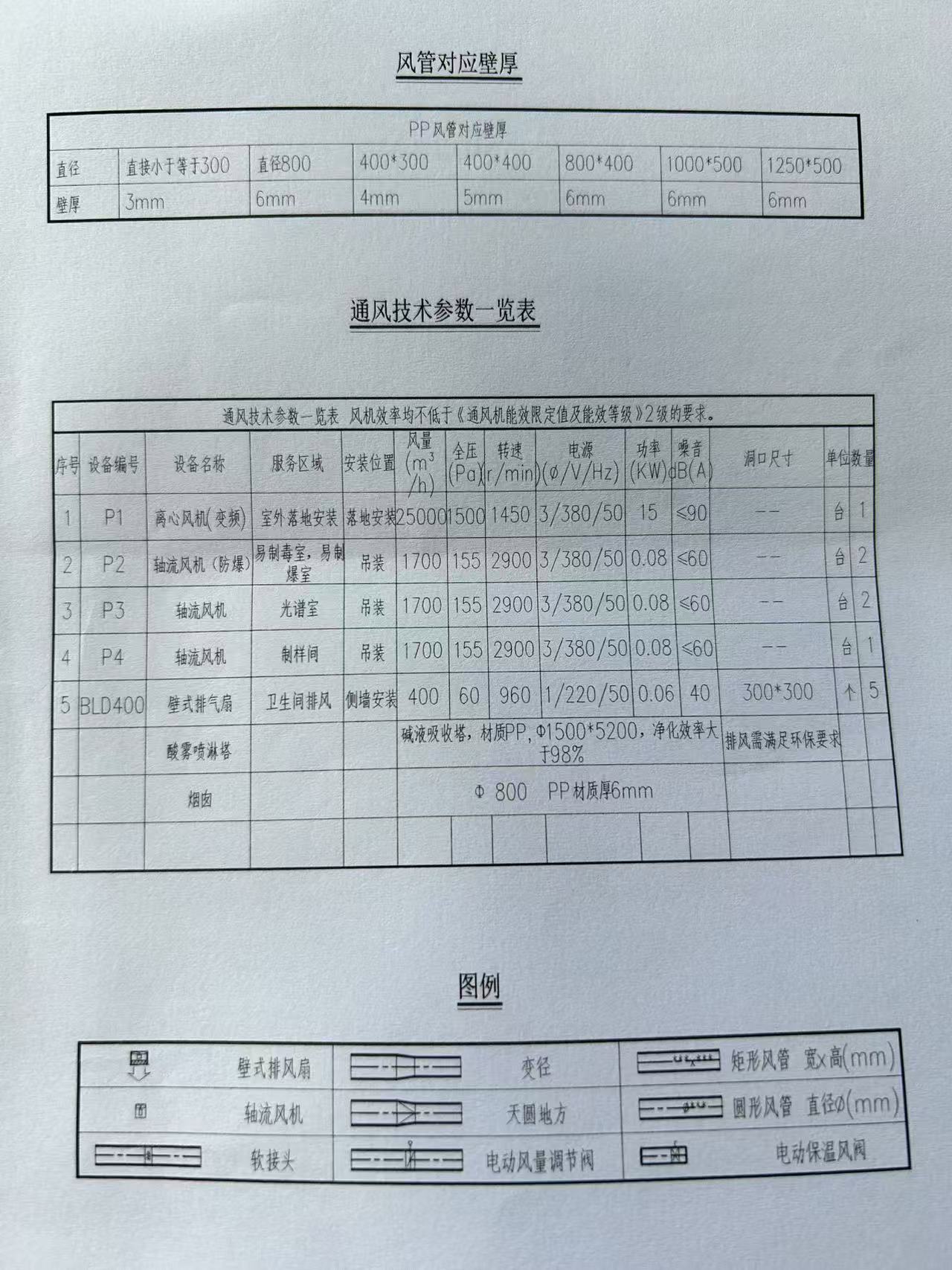

　　1.5.一層制樣間，二層研發實驗室、光譜室、綜合滴定室、高溫室、水分析室等房同局部排風通風經過總風管經過酸霧噴淋塔滿足環保要求后在經過總風機及煙圖后排至大氣。每小房間的風管上均設置電動風量調節閥，風機采用變頻風機，通過風閥開閉及開關大小控制風量，排風管道的位置需局部排風罩認后方可施工。酸霧噴淋塔，風機及煙囪的設備基礎需與設備廠家確認后方可施工。

　　排風流程:局部排風罩--支風管--總風管--酸霧噴淋塔--風機--煙肉--大氣。

　　排放至大氣的尾氣需滿足一一硫酸小于1.8kg/h，氯化氫小于0.3kg/h，氟化物小于0.12kg/h，顆粒物小千4.1kg/h。

　　1.6.通風管道采用PP管材，焊接，需滿足《聚丙烯注型件技術標準》。管道支吊架詳見《通風及空調工程施工規范支吊架制作與安裝》。

　　1.7.風機效率均不低于《通風機能效限定值及能效等級》2級的要求。

　　2.防排煙系統設計

　　2.1.本建筑的開敞樓梯間設固定擋煙垂壁。

　　2.2.內走道采用自然排煙，采用擋煙垂壁劃分防煙分區。內走道兩端可開啟外窗的面積均不小于2平米。

　　2.3. 首層生產辦公等大于100平的房間，采用自然排煙，在儲煙倉內設置不小于地面面積2%的可開啟外窗。

　　2.4.可開啟外窗應方便直接開啟，設置在高處不便于直接開啟的可開啟外窗應在距地面高度為1.3m-1.5m的位置設置手動開啟裝置。

　　五、設備安裝

　　1.所有設備安裝前混凝土基礎必須進行質量交接驗收，合格后方可安裝設備。包括設備基礎尺寸、位置、基礎的強度、基礎表面的平整度、水平度均應符合要求。風機的基礎待設備到貨后，核對設備基礎尺寸無誤后,再進行澆鑄。

　　2.設備安裝前，應按設計要求檢驗其型號、規格、應有產品合格證以及安裝使用說明書，核對無誤后方能進行安裝。安裝應按說明書要求進行或由供應商提供指導，吊裝時應安全、穩妥，受力點不得使設備產生扭曲變形或損傷。

　　3.設備安裝單位在土建施工時應及早配合，仔細核對設備管道預留孔洞，如發現問題及時同設計人員協商，以保證今后安裝工作的順利進行。

　　4.風機、新風機組、空調室內外機應按照設計要求設置橡膠隔振墊、減震器或減震吊架。

　　5.風機吊裝時，在混凝土樓板處必須采用預埋鋼板或其他安全可靠的固定方法，并應經設計認可，嚴禁采用膨脹螺栓。

　　6.所有設備安裝用的預埋件、預留洞等均應與土建施工單位密切配合，避免遺漏和返工。

　　7.其他未盡事宜按《通風與空調工程施工質量驗收規范》GB50243-2016中的有關規定執行。
